Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Certificación: UL, RoSH, REACH, CE
Número de modelo: FTP-11-6A-4P-V1
Pago y términos de envío
Cantidad de orden mínima: 50 cajas
Precio: Negotiable
Detalles de empaquetado: Embalaje marinero
Condiciones de pago: Western Union, T/T, L/C, MoneyGram
Tipo: |
Cat 6A F/UTP |
Material conductor: |
99,99% aC |
Conductor de: |
23 AWG |
Material de la chaqueta: |
PVC |
Cable de drenaje: |
Sí |
Estrías cruzadas: |
PE |
Aislamiento: |
HDPE |
Cuerda de rasgar: |
Sí |
Tipo: |
Cat 6A F/UTP |
Material conductor: |
99,99% aC |
Conductor de: |
23 AWG |
Material de la chaqueta: |
PVC |
Cable de drenaje: |
Sí |
Estrías cruzadas: |
PE |
Aislamiento: |
HDPE |
Cuerda de rasgar: |
Sí |
Cable Cat 6A, Cable de red CAT6A, Cable FTP CAT6A, Cable Ethernet CAT 6A Aplicación
Se puede aplicar en cableado horizontal, como la parte de un sistema de cableado de telecomunicaciones que se extiende desde la salida de telecomunicaciones del área de trabajo hasta los paneles de conexión en la sala de distribución, y en el cableado residencial que se extiende desde la salida de telecomunicaciones del usuario hasta los paneles de conexión.
Características del producto

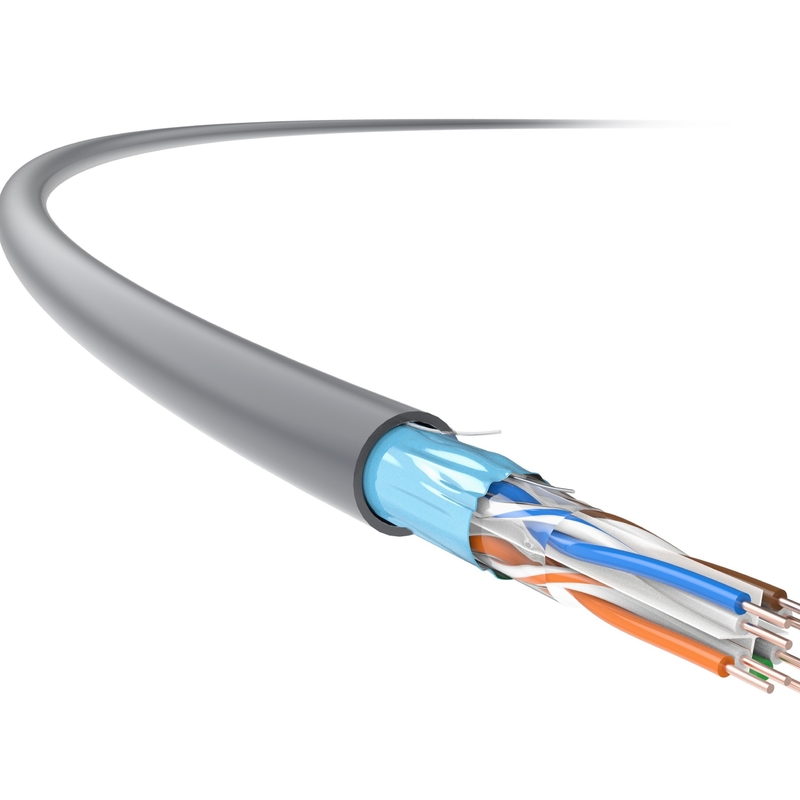

El cable interior blindado U/FTP de 4 pares, Cat 6A, 23 AWG de TC adoptaestría tipo cruz y escudo general de papel de aluminio, optimizado para mejorar en gran medida los indicadores técnicos, incluidos Atenuación, NEXT y ANEXT, que superan los parámetros especificados en los estándares GB/T 18015.5 (IEC 61156-5).
Es especialmente útil en algunosentornos electromagnéticos durosdonde se requiere una transmisión por cable estable y de alta velocidad.
Al mismo tiempo, actúa sobre los requisitos de alta transmisión en centros de datos y cableado estructurado estructurado en edificios nuevos.
Normas de aplicación
TIA/EIA568-C.2
Detalles técnicos
Rendimiento de transmisión | Cat.6A | CT | |||||
Frecuencia (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
Atenuación IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Atenuación de diafonía de extremo cercano (NEXT, dB) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
SIGUIENTE Potencia y PS SIGUIENTE (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68,9 | 57.8 | 56.2 |
Atenuación de diafonía en el extremo lejano de igual nivel (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Potencia y PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76,9 | 69.1 | 67,9 |
Pérdida de retorno (RL, dB) | 40,9 | 41.3 | 37,9 | 35 | 30.7 | 22.7 | 19.7 |
Notas: Los valores reflejados en la tabla anterior se miden típicamente, de acuerdo con IEC 61156-9.
Especificaciones físicas | |
Tamaño del conductor (valor nominal) |
4×2×0,57 (AWG23)
|
Diámetro exterior del cable (nominal valor) |
7,3 mm
|
Peso (305 m, con paquete, valor nominal) |
18 kg
|
Propiedades electricas | |
Resistencia CC (20 ℃) |
93,8 Ω/km
|
Capacidad de la Tierra | ≦ 5,6 nF/100m (@1kHz) |
Impedancia característica de 100MHz |
100Ω±15Ω
|
Propiedades mecánicas | |
Radio de curvatura mínimo (dinámico) |
29 mm
|
Radio de curvatura mínimo (estático) |
58 mm
|
Tensión máxima de instalación |
100N
|
Capacidad Anti-Extrusión | 1000N/10cm |
Inflamabilidad (LSZH) | |
Resistencia a la llama (de un solo cable) | GB/T 18380.12 (CEI 60332-1-2) |
Resistencia a la llama (de cables agrupados) | GB/T 18380.35 (CEI 60332-3-24) |
Densidad de humo | GB/T 17651 (CEI 61034-1/-2) |
Gas halógeno peligroso | GB/T 17650.1/.2 (CEI 60754-1/-2) |
