Cable a granel interior de la red de LSZH
, Cable de la red del bulto 22AWG
, Cable interior de la red de LSZH cat5e

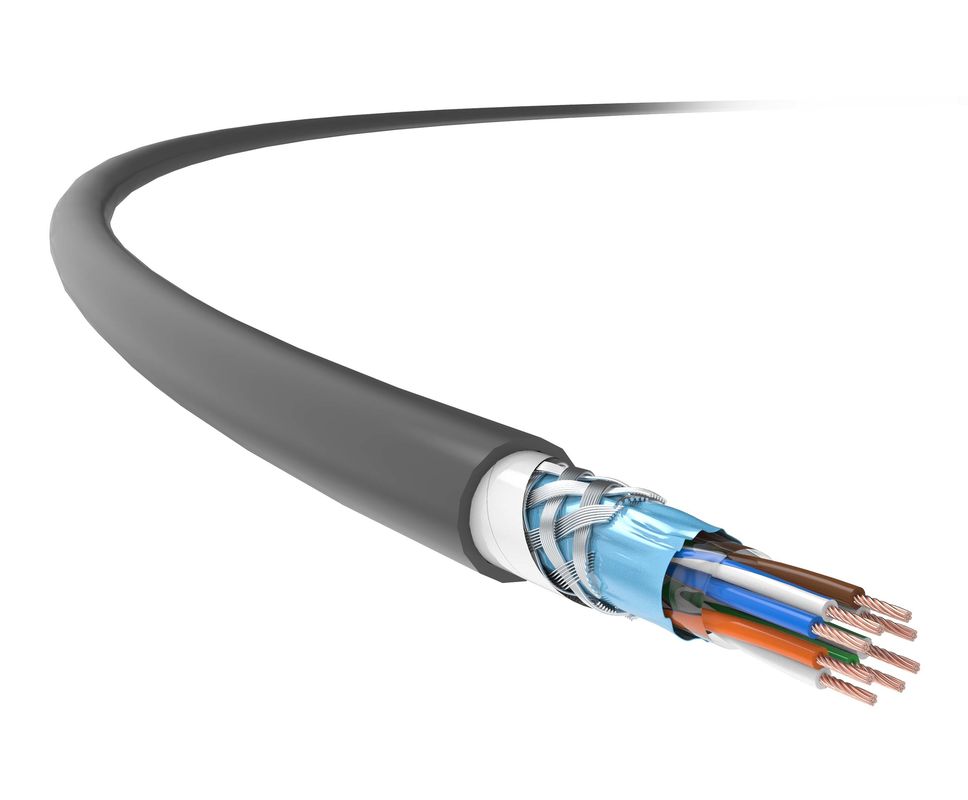

La cruz de cobre desnuda del cable SFTP CAT5E 22AWG de la red ligó la chaqueta de LSZH
Cable blando de categoría 5E, cable SFTP de categoría 5E, cable de red de categoría 5E, aplicación AWG 22
El cable de halógenos de baja humosidad y de conexión transversal disfruta deexcelente resistencia a la llama, junto con las ventajas dealta capacidad de sobrecarga, amperacidad y resistencia al aislamiento, diseñados para su uso en edificios altos, hoteles, centros comerciales, estadios deportivos, centros de transporte, lugares de entretenimiento y otros lugares concurridos en los que la exposición al fuego sólo podría produciralto retardante de llama, bajo humo, cero halógenos, gases no tóxicos y no corrosivos.
Esto es especialmente adecuado paraSistema PIS a bordo de tránsito ferroviarioque deben tener la primera prioridad en lo que se refiere al uso de cables interconectados de acuerdo con las normas relativas nacionales.
El cable de TC, de bajo humo, sin halógenos, retardante de llamas, blindado, está totalmente en conformidad con las normas nacionales pertinentes.
Características del producto
TC's Cat 5e, 22 AWG, doble blindaje, interconectado, LSZH, retardador de llama, interior, 4 pares de cablesen tecnología de torsión por pares y grupos, adoptacon una densidad superior al 80%, así comoProtección general de papel de aluminio;mientras que el cable de 2 pares invierte entecnología de cuatro estrellas, concon una densidad superior al 85%.
La chaqueta especial retardante de llama, LSZH, tiene las ventajas dealta capacidad de sobrecarga, gran amperacidad y resistencia al aislamiento, larga vida útil, protección y seguridad del medio ambiente, lo que garantiza que cuando se expone al fuego, sólo podría producir LSZH, gases no tóxicos y no corrosivos.
Mientras tanto, el cable soportaLa potencia por Ethernet (POE/POE+).
Normas de aplicación
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.2
Detalles técnicos
| Rendimiento de la transmisión |
Categoría 5E |
TC |
| Frecuencia (MHz) |
4 |
10 |
20 |
31.25 |
62.5 |
100 |
150 |
| IL Atenuación (dB/100M) |
3.9 |
5.8 |
8.1 |
10.1 |
15.4 |
20 |
21.5 |
| En el caso de los sistemas de transmisión por radio, la frecuencia de transmisión por radio será igual a la frecuencia de transmisión por radio. |
82.1 |
85 |
65 |
60 |
60 |
50 |
48 |
| Potencia y PS NEXT (dB) |
80.3 |
82.4 |
62.9 |
58.3 |
57.9 |
49.3 |
46 |
| En el caso de los sistemas de transmisión por radio, la frecuencia de transmisión por radio será igual a la frecuencia de transmisión por radio de un sistema de transmisión por radio. |
81.6 |
80.9 |
75.6 |
65.6 |
63.7 |
59 |
55.8 |
| ACR-F Potencia y PS ACR-F (dB) |
79.8 |
78.1 |
72.6 |
66.7 |
58 |
53.6 |
50.9 |
| Pérdida de retorno (RL, dB) |
31.2 |
32.9 |
38.8 |
33.7 |
23.8 |
26.2 |
24.9 |
Nota: Los valores que figuran en el cuadro anterior se miden normalmente de acuerdo con la norma IEC 61156-9.
| Especificaciones físicas |
| Tamaño del conductor (valor nominal) |
4 × 2 × (19 × 0,16 mm) (AWG22)
|
Diámetro exterior del cable (nominal)
el valor) |
|
Peso (305m, con paquete,
valor nominal) |
22 kg de peso
|
| Propiedades eléctricas |
| Resistencia de corriente continua (20°C) |
145Ω/km
|
| Capacidad de la Tierra |
️ 5.6 nF/100m (@ 1kHz) |
| Impedancia característica de 100 MHz |
100Ω±15Ω
|
| Pérdida de conversión transversal (TCL) |
≥ 55dB ((30-100MHz)
|
| Retraso de la inclinación |
45 ns/100 m |
| El NVP |
El 65%
|
| Potencia por Ethernet (POE) |
Potencia mejorada sobre Ethernet bajo IEEE 802.3at |
| Propiedades mecánicas |
| Radius de curvatura mínimo (dinámico) |
28 mm
|
| Radius de curvatura mínimo (estático) |
|
| Tensión máxima de la instalación |
100N
|
| Capacidad antiextrusión |
1000N/10cm |
| Capacidad de resistencia a los golpes |
≥ 10 veces |
| Rango de temperatura de la instalación |
-0 °C ~ +40 °C |
| Rango de temperatura de trabajo |
-40 °C ~ +80 °C |
| La capacidad de inflamación (LSZH) |
| Resistencia a la llama (de un solo cable) |
Se aplicarán las siguientes medidas: |
|
Resistencia a la llama (de cables agrupados)
|
Se aplicarán las siguientes medidas:
|
| Densidad de humo |
El número de puntos de referencia de las unidades de ensayo se calculará en función de las características de las unidades de ensayo. |
| Gas halógeno peligroso |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
