Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Certificación: UL, RoSH, REACH, CE
Número de modelo: SFTP-24-6-4P-L3
Pago y términos de envío
Cantidad de orden mínima: 50 cajas
Precio: Negotiable
Detalles de empaquetado: Embalaje marinero
Condiciones de pago: Western Union, T/T, L/C, MoneyGram

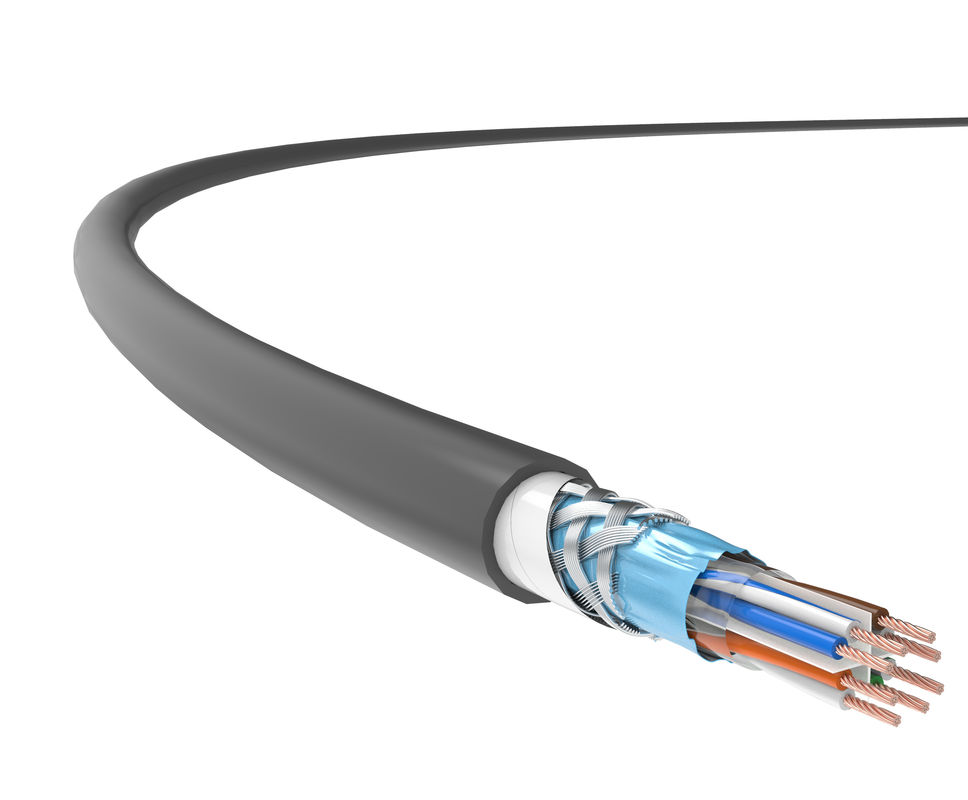

Escribe: |
Cat 6 SF/UTP |
Chaqueta externa: |
Reticulado, cero halógeno, negro |
Estrías cruzadas: |
EDUCACIÓN FÍSICA |
Aislamiento: |
HDPE |
Material conductor: |
99,99% aC |
Conductor OD: |
24 AWG |
Escudo trenzado de malla de cobre: |
Cobre estañado |
alambre del dren: |
No |
Escribe: |
Cat 6 SF/UTP |
Chaqueta externa: |
Reticulado, cero halógeno, negro |
Estrías cruzadas: |
EDUCACIÓN FÍSICA |
Aislamiento: |
HDPE |
Material conductor: |
99,99% aC |
Conductor OD: |
24 AWG |
Escudo trenzado de malla de cobre: |
Cobre estañado |
alambre del dren: |
No |
Aplicación de cable Cat 6, cable de red Cat 6, cable Ethernet Cat 6, cable SFTP Cat 6
El cable reticulado, sin halógenos y de baja emisión de humo disfruta de una excelenteresistencia al fuego, junto con las ventajas dealta capacidad de sobrecarga, gran ampacidad y resistencia de aislamiento, diseñado para usarse en edificios altos, hoteles, centros comerciales, estadios deportivos, centros de transporte, lugares de entretenimiento y otros lugares concurridos en los que la exposición al fuego solo podría produciralto retardante de llama, bajo nivel de humo, cero halógenos, gases no tóxicos y no corrosivos.
Características del producto
La chaqueta ignífuga LSZH reticulada especial tiene las ventajas dealta capacidad de sobrecarga, gran ampacidad y resistencia de aislamiento, larga vida, protección ambiental y seguridad, que asegura que cuando se expone al fuego, solo podría producir LSZH, gases no tóxicos y no corrosivos.
Normas de aplicación
GB/T 18233 (ISO/CEI 11801);GB 50311;TIA/EIA568-C.2
Detalles técnicos
| Rendimiento de transmisión | Cat.6 | CT | |||||
| Frecuencia (MHz) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
| Atenuación IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24,8 | 28 | 31 |
| Atenuación de diafonía de extremo cercano (NEXT, dB) | 94 | 92.4 | 90.5 | 87,9 | 78.8 | 74,9 | 62.4 |
| SIGUIENTE Potencia y PS SIGUIENTE (dB) | 73,9 | 69,9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| Atenuación de diafonía en el extremo lejano de igual nivel (ACR-F, dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
| ACR-F Potencia y PS ACR-F (dB) | 94.4 | 91.2 | 87,9 | 90.5 | 77 | 73.8 | 70.5 |
| Pérdida de retorno (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Notas: Los valores reflejados en la tabla anterior se miden típicamente, de acuerdo con IEC 61156-9.
| Especificaciones físicas | |
| Tamaño del conductor (valor nominal) |
4×2× (7*0,2 mm) (AWG24)
|
| Diámetro exterior del cable (nominal valor) |
9,0 mm
|
| Peso (305 m, con paquete, valor nominal) |
22kg
|
| Propiedades electricas | |
| Resistencia CC (20 ℃) |
93,8 Ω/km
|
| Capacidad de la Tierra | ≦ 5,6 nF/100m (@1kHz) |
| Impedancia característica de 100MHz |
100Ω±30Ω
|
| Pérdida de conversión transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Propiedades mecánicas | |
| Capacidad Anti-Extrusión | 1000N/10cm |
| Capacidad antichoque | ≥ 10 veces |
| Rango de temperatura de instalación | -0℃ ~+40℃ |
| Rango de temperatura de trabajo | -20℃ ~+75℃ |
| Inflamabilidad (LSZH) | |
| Resistencia a la llama (de un solo cable) | GB/T 18380.12 (CEI 60332-1-2) |
|
Resistencia a la llama (de cables agrupados)
|
GB/T 18380.35 (CEI 60332-3-24)
|
| Densidad de humo | GB/T 17651 (CEI 61034-1/-2) |
| Gas halógeno peligroso | GB/T 17650.1/.2 (CEI 60754-1/-2) |
