Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Certificación: UL, RoSH, REACH, CE
Número de modelo: UTP-13-6-4P
Pago y términos de envío
Cantidad de orden mínima: 50 cajas
Precio: Negotiable
Detalles de empaquetado: Embalaje marinero
Condiciones de pago: Western Union, T/T, L/C, MoneyGram
Tipo: |
Cat 6 U/UTP |
Estrías cruzadas: |
PE |
Aislamiento: |
HDPE |
Material conductor: |
99,99% aC |
Conductor de: |
24 AWG |
Cable de drenaje: |
NO |
Cuerda de rasgar: |
Sí |
Estándares: |
GB/T 18233 (ISO/CEI 11801); GB 50311; TIA/EIA568-C.2 |
Tipo: |
Cat 6 U/UTP |
Estrías cruzadas: |
PE |
Aislamiento: |
HDPE |
Material conductor: |
99,99% aC |
Conductor de: |
24 AWG |
Cable de drenaje: |
NO |
Cuerda de rasgar: |
Sí |
Estándares: |
GB/T 18233 (ISO/CEI 11801); GB 50311; TIA/EIA568-C.2 |

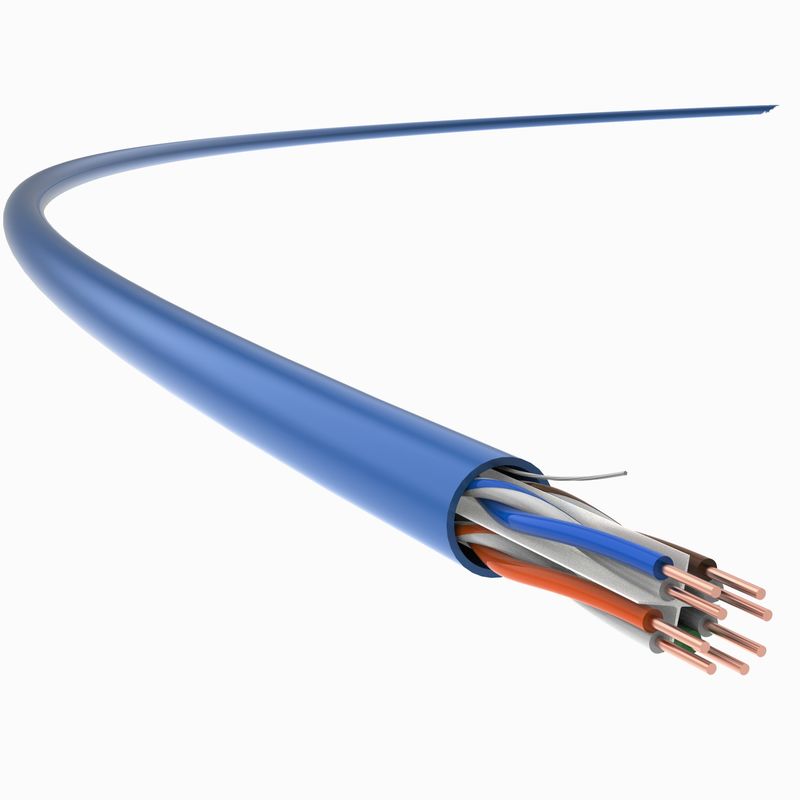

Cable Cat 6, cable de red UTP Cat 6, cobre desnudo, 24 AWG, 0,53 mm, cubierta de PVC, aplicación en interiores
Se puede aplicar en cableado horizontal, como la parte de un sistema de cableado de telecomunicaciones que se extiende desde la salida de telecomunicaciones del área de trabajo hasta los paneles de conexión en la sala de distribución, y en el cableado residencial que se extiende desde la salida de telecomunicaciones del usuario hasta los paneles de conexión.
La serie UTP-13/23 de TC, el sistema de cableado interior Cat 6 sin blindaje invierte ennuevos conductores AWG24 con menor diámetro.
Características del producto
El cable interior sin blindaje de 4 pares Cat 6, 24 AWG de TC adoptala excelente ranura de tipo cruzado, optimizado para mejorar en gran medida los indicadores técnicos, incluidos Atenuación y NEXT, que superan los parámetros especificados en los estándares GB/T 18015.5 (IEC 61156-5) y garantizan una transmisión por cable estable y de alta velocidad.
Su tamaño más pequeño facilita la construcción de campo.Al mismo tiempo, actúa sobre los requisitos de alta transmisión en centros de datos y cableado estructurado en edificios nuevos.
Normas de aplicación
GB/T 18233 (ISO/CEI 11801);GB 50311;TIA/EIA568-C.2
Detalles técnicos
Rendimiento de transmisión | Cat.6 | CT | |||||
Frecuencia (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
Atenuación IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27,9 | 31 |
Atenuación de diafonía de extremo cercano (NEXT, dB) | 94.7 | 63.2 | 67.3 | 62.7 | 63,9 | 55,8 | 48.2 |
SIGUIENTE Potencia y PS SIGUIENTE (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52,9 | 50,9 |
Atenuación de diafonía en el extremo lejano de igual nivel (ACR-F, dB) | 77 | 78,9 | 84.5 | 83.8 | 84,9 | 70.5 | 60,9 |
ACR-F Potencia y PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70,9 | 69.7 | 65.3 | 60.3 |
Pérdida de retorno (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27,8 | 25.3 |
Notas: Los valores reflejados en la tabla anterior se miden típicamente, de acuerdo con IEC 61156-9.
Propiedades electricas | |
Resistencia CC (20 ℃) |
95Ω/km
|
Capacidad de la Tierra | ≦ 5,6 nF/100m (@1kHz) |
Impedancia característica de 100MHz |
100Ω±15Ω
|
Pérdida de conversión transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Sesgo de retardo | 25ns/100m |
NVP |
sesenta y cinco%
|
Alimentación a través de Ethernet (POE) | Alimentación a través de Ethernet mejorada según IEEE 802.3at |
Propiedades mecánicas | |
Radio de curvatura mínimo (dinámico) |
24 mm
|
Radio de curvatura mínimo (estático) |
48 mm
|
Tensión máxima de instalación |
100N
|
Capacidad Anti-Extrusión | 1000N/10cm |
Capacidad antichoque | ≥ 10 veces |
Rango de temperatura de instalación | -0℃ ~+40℃ |
Rango de temperatura de trabajo | -20℃ ~+75℃ |
Inflamabilidad (PVC) | |
Resistencia a la llama de PVC | GB/T 18380.12 (CEI 60332-1-2) |
Resistencia al fuego CM | UL 1581 |
