Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Certificación: UL, RoSH, REACH, CE
Número de modelo: GYTA53
Pago y términos de envío
Uso: |
Al aire libre |
Tipo de la fibra: |
Unimodal/con varios modos de funcionamiento |
Fibra no.: |
Modificado para requisitos particulares |
Grueso de la chaqueta: |
0.8±0.1/≥ 1,5 |
Grueso del tubo flojo: |
≥ 0,28 |
Estándares cumplidos: |
YD/T 901-2018; GB/T 18380.12-2008; GB/T 17651; GB/T 17650,2 |
Correa de acero: |
0.205±0.01 |
Correa de aluminio: |
0.20±0.01 |
Uso: |
Al aire libre |
Tipo de la fibra: |
Unimodal/con varios modos de funcionamiento |
Fibra no.: |
Modificado para requisitos particulares |
Grueso de la chaqueta: |
0.8±0.1/≥ 1,5 |
Grueso del tubo flojo: |
≥ 0,28 |
Estándares cumplidos: |
YD/T 901-2018; GB/T 18380.12-2008; GB/T 17651; GB/T 17650,2 |
Correa de acero: |
0.205±0.01 |
Correa de aluminio: |
0.20±0.01 |

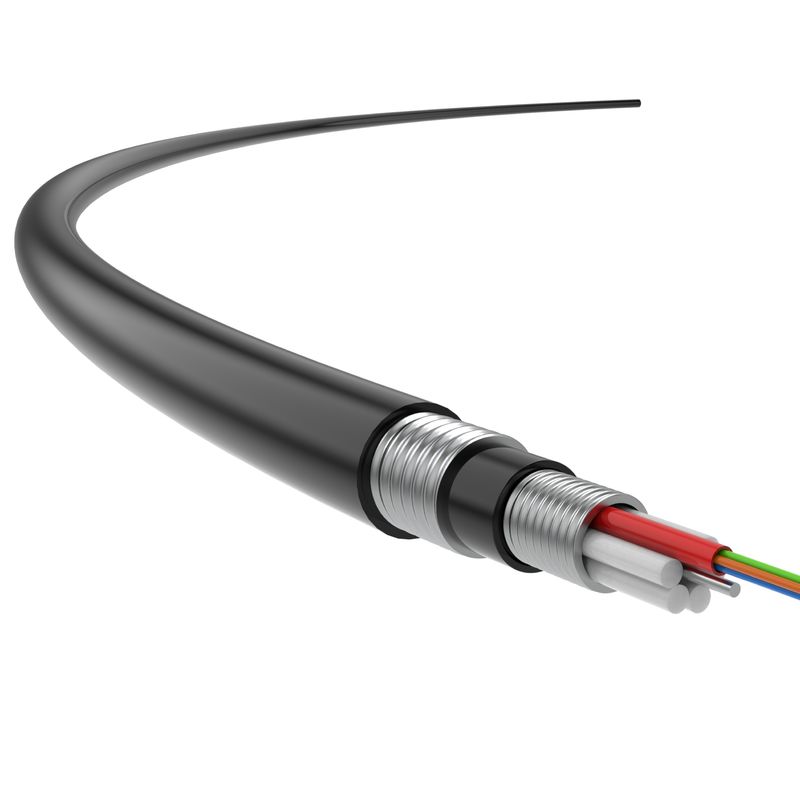

El cable de fribra óptica acorazado pesado, trenzó el cable de fribra óptica flojo del tubo, uso al aire libre del cable de fribra óptica
El cable acorazado, trenzado pesado de fibra óptica se utiliza principalmente para la conexión al aire libre de la fibra así como la conexión del conducto de la espina dorsal del edificio y de puente del vínculo.
Dentro del cable acorazado pesado de fibra óptica, las fibras (unimodales o con varios modos de funcionamiento) de los 250µm se colocan en los tubos flojos hechos del alto material del poliéster del módulo, llenado de los compuestos hidrófugos.
El cable de fibra óptica es centrado por un miembro de fuerza del metal. Para algunos cables de fribra óptica con corazones múltiples, una capa del PE se debe añadir afuera.
El tubo flojo (y los llenadores) se trenza alrededor del miembro de fuerza en un interior compacto y circular de la base del cable que se llene de los componentes hidrófugos.
La armadura del APL se aplica longitudinalmente y entonces una chaqueta interna del polietileno (PE) se saca. Sobre la chaqueta interna, la armadura de PSP también se aplica longitudinalmente antes de un polietileno (PE) que la chaqueta externa se saca sobre él.
Características de producto
Estándares del uso
YD/T 901-2018; GB/T 18380.12-2008; GB/T 17651; GB/T 17650,2
| Código de color (base 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Azul | Naranja | Verde | Brown | Pizarra | Blanco | Rojo | Negro | Amarillo | Violeta | Rose | Aguamarina |
| Llama resistencia |
Estándar de la inflamabilidad para el solo alambre: | GB/T 18380,12- 2008 |
Estándar de la inflamabilidad para los alambres agrupados: | GB/T 18380,35- 2008 |
|
Chaqueta: Pele 50mm-long del cable, lugar la chaqueta vacía horizontalmente y queme por 4-5 segundos, usando la lámpara del alcohol; después de que se lleve la fuente del fuego, extingue menos de 2 segundos;
|
||||
Detalles técnicos
| Propiedades ópticas | ||||||
| Tipo de óptico Fibra |
Atenuación | Inyección Ancho de banda (OFL) |
Modal eficaz Ancho de banda |
Vínculo de Ethernet 10 Longitud SX |
Radio de curva mínimo (milímetro) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Valor típico (dB/km) | Max. Value (dB/km) | Megaciclo·kilómetro | Megaciclo·kilómetro | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Valor típico (dB/km) |
Max. Value (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Especificaciones de la estructura | ||||||||
| Cantidad de corazones | Corazones del tubo flojo | Miembro de fuerza | Diámetro externo del tubo flojo | Grueso del tubo flojo | Correa de aluminio | Correa de acero | Grueso de la chaqueta (milímetros) | Chaqueta externa de la fibra óptica (milímetros) |
| 2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
| 48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
| 62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 | |
| Propiedades mecánicas | |||
| No. | Nombre | Requisitos | |
| 1 | Resistencia a la tensión permitida, N | A corto plazo | 1500 |
| Largo plazo | 600 | ||
| 2 | Resistencia permitida del agolpamiento, N/100mm | A corto plazo | 1000 |
| Largo plazo | 300 | ||
| 3 | Radio de curva, milímetro | Parásitos atmosféricos | 10D |
| Dinámico | 20D | ||
