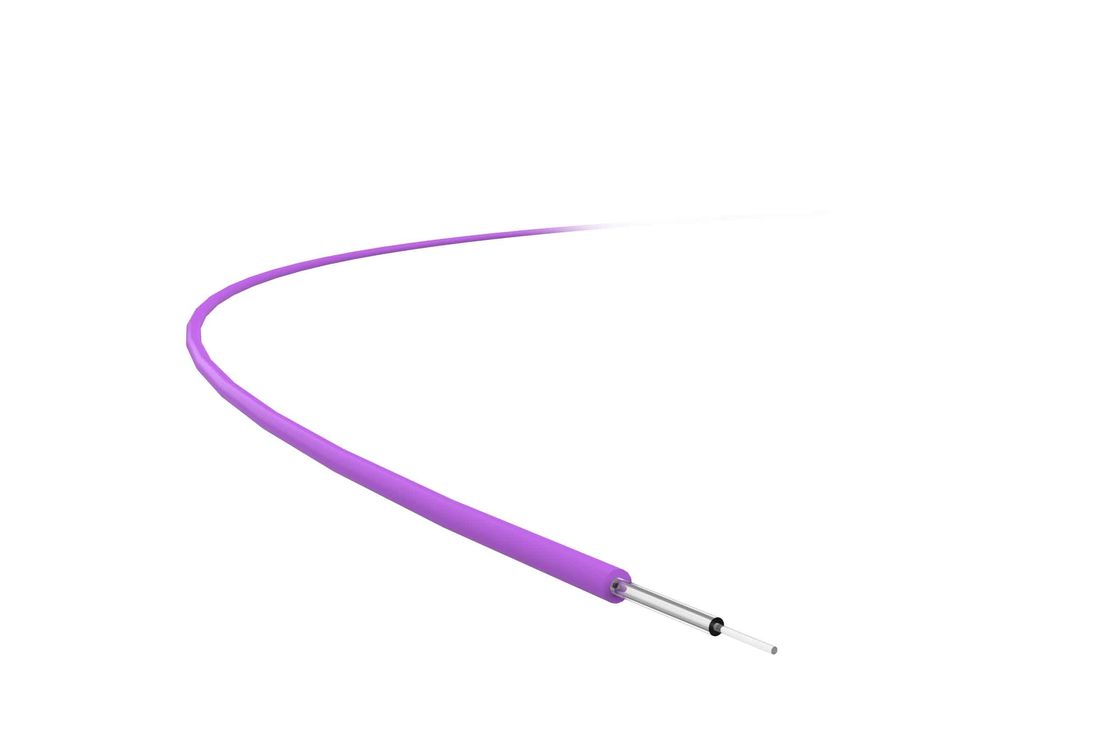

1320 índice calificado revestimiento del cable 125um de la fibra con varios modos de funcionamiento del nanómetro Om4

Name: 1320 índice calificado revestimiento del cable 125um de la fibra con varios modos de funcionamiento del nanómetro Om4
Brand: TC Smart Systems Group
SKU: OM4 con varios modos de funcionamiento
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: TC

Número de modelo: OM4 con varios modos de funcionamiento

Pago y términos de envío

Consiga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                1320 fibra con varios modos de funcionamiento del nanómetro om4, fibra con varios modos de funcionamiento om4, cable de la fibra con varios modos de funcionamiento de 1320 nanómetro


longitud de onda de dispersión cero:	1295 a 1320 nm	Discontinuidad parcial:	≤ 0,1 dB
Atenuación Inhomogeneidad:	≤ 0,1 dB	Diámetro del núcleo:	50±2,5 μm
No circularidad del centro:	≤ 6,0 por ciento	Diámetro del revestimiento:	125 ± 1 μm
Pruebas de tensión:	≥ 9,0 N	Parámetro de fatiga dinámica:	≥ 25

longitud de onda de dispersión cero:	1295 a 1320 nm
Discontinuidad parcial:	≤ 0,1 dB
Atenuación Inhomogeneidad:	≤ 0,1 dB
Diámetro del núcleo:	50±2,5 μm
No circularidad del centro:	≤ 6,0 por ciento
Diámetro del revestimiento:	125 ± 1 μm
Pruebas de tensión:	≥ 9,0 N
Parámetro de fatiga dinámica:	≥ 25

1320 índice calificado revestimiento del cable 125um de la fibra con varios modos de funcionamiento del nanómetro Om4

Aplicación del producto

La fibra OM4 de 50/125μm es un tipo multimodo de índice graduado que presentacon un diámetro del núcleo de 50 μm y un diámetro del revestimiento de 125 μm.

En comparación con la fibra OM3, está optimizada aún más con el láser de emisión de superficie de cavidad vertical (VCSEL) a la longitud de onda de 850 nm y admite 10GBase-SR 550m, 40GBase-SR4 y 100GBase-SR10 150m.

La fibra OM4 esideal paraTransmisión 40G/100Gya que su distancia de transmisión aumenta en un 50% en comparación con la OM3. La fibra multimodo OM4 se aplica a diferentes estructuras de cables de fibra óptica, como el cable de fibra de cinta, el cable de tubo suelto en hebras,cable de fibra de núcleo con ranuras, cable de fibra óptica de tubo central, cable de fibra óptica con amortiguador ajustado, etc., y es compatible con otras fibras con diferentes tecnologías de fabricación.

Características del producto

La fibra es ideal paraLas longitudes de onda operativas son de 850 nm y 1300 nm.Optimiza el láser de emisión de superficie de cavidad vertical (VCSEL) con baja atenuación y alto ancho de banda.excelente rendimiento.

Detalles técnicos

Propiedades ópticas	Condiciones	Valor	Unidad
Atenuación	850 nm	≤ 2 años80	No se aplican los requisitos siguientes:
Atenuación	1300 nm	≤ 060	No se aplican los requisitos siguientes:
Ancho de banda de inyección	850 nm	≥ 200	MHz.km
Ancho de banda de inyección	1300 nm	≥ 500	MHz.km
Apertura numérica (NA)	0.200 ± 0.015
Índice de refracción del grupo	850 nm	1.482
Índice de refracción del grupo	1300 nm	1.477
longitud de onda de dispersión cero	1295-1320 nm
Pendiente de dispersión cero	1295nm -1300nm	≤ 0001	el número de unidades de producción
Pendiente de dispersión cero	1300nm-1320nm	≤ 011	el número de unidades de producción
Pérdida de macrobenda, 100 círculos, radio de 37,5 mm	850 nm	≤ 050	Db
Pérdida de macrobenda, 100 círculos, radio de 37,5 mm	1300 nm	≤ 050	Db

Dispersión hacia atrás (1300 nm)	Condiciones	Valor	Unidad
Discontinuidad parcial		≤ 01	Db
Atenuación Inhomogeneidad		≤ 01	Db
Diferentes valores de dispersión bidireccional y inversa		≤ 01	No se aplican los requisitos siguientes:

Propiedades geométricas	Condiciones	Valor	Unidad
Diámetro del núcleo		50 ± 2.5	Mm
No circularidad del centro		≤ 6 años0	%
Diámetro del revestimiento		125 ± 1	Mm
Revestimiento no circular		≤ 2 años0	%
Desviación de la concentración del núcleo/revestimiento		≤ 15	Mm
Diámetro del revestimiento		245 ± 10	Mm
Desviación de la concentración del revestimiento/revestimiento		≤ 12 años0	Mm

Propiedades del medio ambiente (850nm y 1300nm)	Condiciones	Valor	Unidad
Atenuación adicional de la temperatura		≤ 015	No se aplican los requisitos siguientes:
Atenuación adicional del círculo de temperatura y humedad		≤ 020	No se aplican los requisitos siguientes:
Aumenta el envejecimiento por inmersión		≤ 020	No se aplican los requisitos siguientes:
Atenuación adicional del calentamiento hidrotérmico		≤ 020	No se aplican los requisitos siguientes:
Envejecimiento por calor seco		≤ 020	No se aplican los requisitos siguientes:

Propiedades mecánicas	Condiciones	Valor	Unidad
Pruebas de tensión		≥ 9 años0	No
Pérdida adicional de macrobenda	850 nm	≤ 05	Db
Fuerza de extracción del revestimiento	Valor medio típico	1.4	No
	Valor máximo	≥1,3 ≤8.9	No
Parámetro de fatiga dinámica (Nd)	≥ 25 años
