Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Número de modelo: G.657A2 unimodal
Pago y términos de envío
Mini. Radio de curva: |
7,5 MILÍMETROS |
Longitud de onda: |
1260 nanómetro a 1625 nanómetro |
Sola fibra Max. Value: |
0,2 PS/√km |
Longitud de onda cero de la dispersión: |
1300-1322 nanómetro |
Diámetro del revestimiento: |
μm 125±0.7 |
Diámetro de la capa: |
μm 245±5 |
No-circularidad de capa: |
≤ el 3.0% |
Grado de la deformación: |
≥4 m |
Mini. Radio de curva: |
7,5 MILÍMETROS |
Longitud de onda: |
1260 nanómetro a 1625 nanómetro |
Sola fibra Max. Value: |
0,2 PS/√km |
Longitud de onda cero de la dispersión: |
1300-1322 nanómetro |
Diámetro del revestimiento: |
μm 125±0.7 |
Diámetro de la capa: |
μm 245±5 |
No-circularidad de capa: |
≤ el 3.0% |
Grado de la deformación: |
≥4 m |
Uso del producto

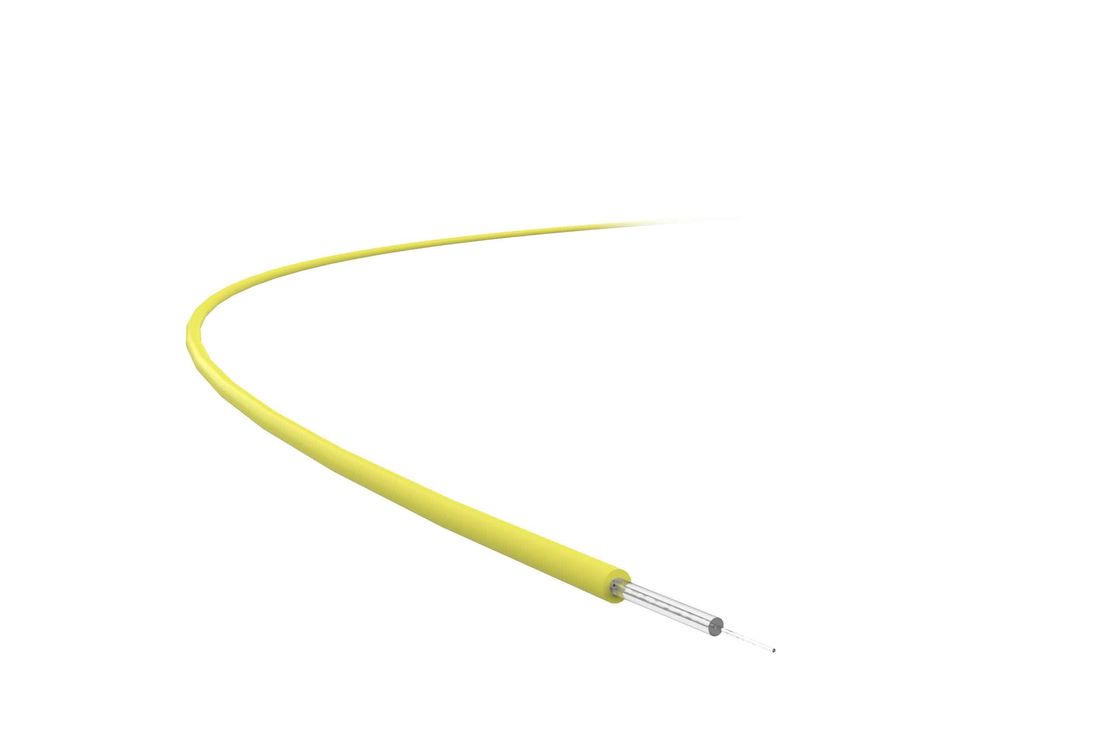

La fibra unimodal insensible de la curva para la red del acceso se jacta que todas las características que la no-dispersión desplazó uno tiene, y que disfruta de funcionamiento el doblez aún más excelente en la longitud de onda de la transmisión 1260nm-1625nm.
En condiciones que el doblez de la longitud de onda larga está requerido, su radio de curva se minimiza hasta 7.5m m, mientras que su atenuación adicional en la longitud de onda 1625nm es 0.8dB. La fibra solicita diversas estructuras de cables de fribra óptica, especialmente para el cable protegido tensado y el cable de descenso, ideal para la fibra al hogar (FTTH) y la fibra al edificio (FTTB).
Características de producto
La fibra unimodal insensible de la curva para la red del acceso excede los parámetros especificados en la recomendación G.652.D/G.657.A2 de ITU-T y estándares de IEC60973-2-50 B1.3/B6.
Invierte en la tecnología de VAD que da lugar al perfil estable del índice de refracción de las fibras unimodales, al tamaño geométrico y a extremadamente bueno exactos doblando funcionamiento. La fibra unimodal ha eliminado totalmente la absorción de agua hacia 1383 nanómetro, proporcionando longitudes de onda ampliadas de la transmisión de 1260nm a 1625nm; su funcionamiento de doblez superior puede cubrir las demandas especiales en el radio de curva; es compatible con las fibras existentes bajo estándares de G.652.D; su tamaño geométrico exacto asegura el empalme de pequeñas pérdidas y de alta resistencia; cuál es más, su PMD contribuye mucho a la alta transmisión de la tarifa de datos de la distancia larga y media.
Detalles técnicos
| Propiedades mecánicas | Condiciones | Unidad | Valor |
| Prueba de tensión | % | ≥1.02 | |
| N | ≥9.1 | ||
| Gpa | ≥0.704 | ||
| Fuerza de desmontaje de capa | Valor máximo Valor medio típico |
N N |
1.3-8.9 |
| 1,9 | |||
| Resistencia a la tensión | Probabilidad el 50% del de Weibull Probabilidad el 15% del de Weibull |
Mpa Mpa |
≥4000 |
| ≥3050 | |||
| Parámetro dinámico del cansancio (Nd) | ≥20 |
| Pérdida de Macrobend | Condiciones | Unidad | Valor |
| 10 círculos Φ30mm | 1550nm | DB | ≥0.3 |
| 10 círculos Φ30mm | 1625nm | DB | ≥0.1 |
| 10 círculos Φ20mm | 1550nm | DB | ≥0.1 |
| 10 círculos Φ20mm | 1625nm | DB | ≥0.2 |
| 10 círculos Φ15mm | 1550nanómetro | DB | ≥0.4 |
| 10 círculos Φ15mm | 1625nanómetro | DB | ≥0.8 |
| Propiedades ópticas | Condiciones | Unidad | Valor |
| Atenuación | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
| 1383nm | dB/km | ≤0.35 | |
| 1310-1625nm | dB/km | ≤0.36 | |
| Longitud de onda cero de la dispersión | nanómetro | 1300-1322 | |
| Cuesta cero de la dispersión | picosegundo (nanómetro·kilómetro) | ≤0.091 | |
| Valor típico de la cuesta cero de la dispersión | picosegundo (nanómetro·kilómetro) | 0,086 |
| Dispersión del modo de la polarización (PMD) | Condiciones | Unidad | Valor |
| Sola fibra Max. Value | PS/√km | 0,2 | |
| Valor del vínculo de PMD (M = 20, Q = 0,01%) | PS/√km | 0,1 | |
| Valor típico | PS/√km | 0,04 | |
| Λ de la longitud de onda de atajo | nanómetro | ≤1260 | |
| Λc de la longitud de onda de atajo | nanómetro | 1150-1330 | |
| Diámetro de campo de modo (microfaradios) | 1310nm | μm | 8.7±0.4 |
| 1550nm | μm | 9.8±0.5 | |
| Índice de refracción eficaz | 1310nm | 1,4672 | |
| 1550nm | 1,4683 | ||
| Discontinuidad de la atenuación | 1310nm | DB | ≤0.03 |
| 1550nm | DB | ≤0.03 |
| Propiedades geométricas | Condiciones | Unidad | Valor |
| Diámetro del revestimiento | μm | 125±0.7 | |
| No-circularidad del revestimiento | % | ≤0.8 | |
| Base/desviación de la concentricidad del revestimiento | μm | ≤0.5 | |
| Diámetro de capa | μm | 245±5 | |
| Revestimiento/desviación de capa de la concentricidad | μm | ≤12 | |
| No-circularidad de capa | % | ≤3.0 | |
| Grado de la deformación | m | ≥4 |
| Propiedades del ambiente | Condiciones | Unidad | Valor |
| Atenuación adicional del ciclo de la temperatura | - 60℃ to+85℃ | dB/km | ≤0.05 |
| Atenuación adicional del envejecimiento de la humedad del calor | 85℃, el RH85%, 30 días | dB/km | ≤0.05 |
| Atenuación adicional del envejecimiento de la inmersión | 23℃, 30 días | dB/km | ≤0.05 |
| Atenuación adicional del envejecimiento de calor seco | 85℃, 30 días | dB/km | ≤0.05 |
