Detalles del producto
Lugar de origen: China
Nombre de la marca: TC
Número de modelo: OM3 con varios modos de funcionamiento
Pago y términos de envío
Longitud de onda cero de la dispersión: |
1295-1320 nanómetro |
Discontinuidad parcial: |
DB del ≤ 0,1 |
Inhomogeneidad de la atenuación: |
DB del ≤ 0,1 |
Diámetro de base: |
μm 50±2.5 |
No-circularidad de la base: |
≤ el 6.0% |
Diámetro del revestimiento: |
μm 125±1 |
Prueba de tensión: |
≥9.0 N |
Parámetro dinámico del cansancio: |
≥ 25 |
Longitud de onda cero de la dispersión: |
1295-1320 nanómetro |
Discontinuidad parcial: |
DB del ≤ 0,1 |
Inhomogeneidad de la atenuación: |
DB del ≤ 0,1 |
Diámetro de base: |
μm 50±2.5 |
No-circularidad de la base: |
≤ el 6.0% |
Diámetro del revestimiento: |
μm 125±1 |
Prueba de tensión: |
≥9.0 N |
Parámetro dinámico del cansancio: |
≥ 25 |
Uso del producto

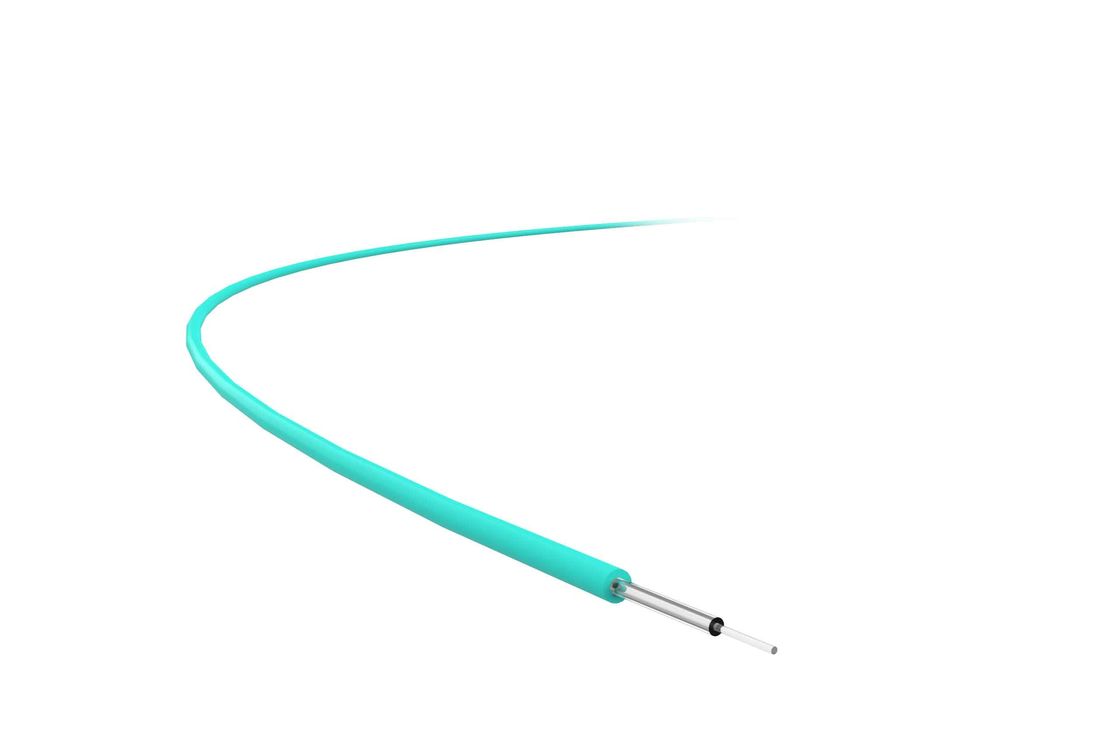

la fibra OM3 de los 50/125μm es un tipo con varios modos de funcionamiento del calificar-índice que ofrece un diámetro de base de los 50μm y un diámetro del revestimiento del 125μm.
Es el laser de Superficie-emisión completo optimizado de la Vertical-cavidad (VCSEL) en la longitud de onda 850nn en base de la fibra OM2, y pasa la prueba modal diferenciada del retraso (DMD) para lograr el ancho de banda más alto y más de poca atenuación, y realiza la alta transmisión de la tarifa de datos de la distancia corta (fibra OM3 en apoyo de 10GBase-SR los 300m, de 40GBase-SR4 y de 100GBase-SR10 el 100m).
La fibra es conveniente para diversas estructuras de cables de fribra óptica, tales como cable de la fibra de la cinta, cable flojo trenzado del tubo, cable ranurado de la fibra de la base, cable de fribra óptica del central-tubo, cable de fribra óptica protegido tensado, etc., y es compatible con otras fibras que utilicen diversas tecnologías de fabricación.
Características de producto
La fibra es ideal para las longitudes de onda de funcionamiento 850nn y 1300nm; optimiza el laser de Superficie-emisión de la Vertical-cavidad (VCSEL) con ancho de banda de poca atenuación y alto; su protección de capa y propiedad de cristal disfruta de excelente rendimiento.
Detalles técnicos
| Propiedades ópticas | Condiciones | Valor | Unidad |
| Atenuación | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Ancho de banda de la inyección | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Abertura numérica (NA) |
0,200 ±0.015
|
||
| Índice de refracción del grupo | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Longitud de onda cero de la dispersión |
1295-1320nm
|
||
| Cuesta cero de la dispersión |
1295nm -1300nm
|
≤0.001 | picosegundo (nanómetro·kilómetro) |
|
1300nm-1320nm
|
≤0.11 | picosegundo (nanómetro·kilómetro) | |
| Pérdida de Macrobend, 100 círculos, radio de 37.5m m | 850nm | ≤0.50 | DB |
| 1300nm | ≤0.50 | DB | |
| Dispersión trasera (1300nm) | Condiciones | Valor | Unidad |
| Discontinuidad parcial | ≤0.1 | DB | |
| Inhomogeneidad de la atenuación | ≤0.1 | DB | |
| Diversos valores de la BI-dirección y detrás de la dispersión | ≤0.1 | dB/km |
| Propiedades geométricas | Condiciones | Valor | Unidad |
| Diámetro de base |
50±2.5
|
μm | |
| No-circularidad de la base | ≤6.0 | % | |
| Diámetro del revestimiento | 125±1 | μm | |
| No-circularidad del revestimiento | ≤2.0 | % | |
| Base/desviación de la concentricidad del revestimiento | ≤1.5 | μm | |
| Diámetro de capa | 245±10 | μm | |
| Revestimiento/desviación de capa de la concentricidad | ≤12.0 | μm |
| Propiedades del ambiente (850nm y 1300nm) | Condiciones | Valor | Unidad |
| Atenuación adicional de la temperatura | ≤0.15 | dB/km | |
| Atenuación adicional del círculo de la temperatura y de la humedad | ≤0.20 | dB/km | |
| Atenuación adicional del envejecimiento de la inmersión | ≤0.20 | dB/km | |
| Atenuación adicional de la calefacción hidrotérmica | ≤0.20 | dB/km | |
| Envejecimiento de calor seco | ≤0.20 | dB/km |
| Propiedades mecánicas | Condiciones | Valor | Unidad |
| Prueba de tensión | ≥9.0 | N | |
| Pérdida adicional de Macrobend | 850nm | ≤0.5 | DB |
| Fuerza de desmontaje de capa | Valor medio típico | 1,4 | N |
| Valor máximo | ≥1.3 ≤8.9 | N | |
| Parámetro dinámico del cansancio (Nd) | ≥25 | ||
