Resaltar:
El estante montó UPS
, el estante 10kVA montó UPS
, el estante 10kVA aumentable sube
Gama de poder: |
10-25 KVA |
Métodos de funcionamiento: |
3 en 3 fuera de 3 adentro destacan, en línea conversión doble |
Factor de la energía entrada: |
> 0,99 |
Factor de potencia de salida: |
1 |
Pantalla: |
pantalla a color grande de 6.5-inch LCD |
Frecuencia entrada: |
50/60 herzios |
Frecuencia clasificada de la salida: |
50/60 herzios |
Interfaz de comunicaciones: |
RS232, RS485, contactos del carro, arranque en frio de la batería |

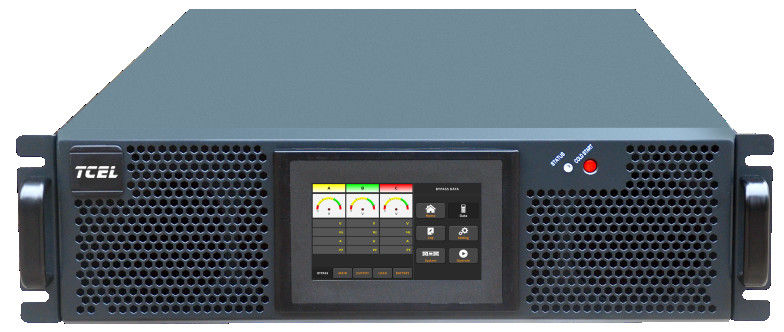

Serie montada estante 3 de RS485 UPS 10kVA TCHR33 en 3 hacia fuera
Uso del producto
El estante de la serie TCHR33 montó UPS es ampliamente utilizado en el gobierno, las finanzas, las comunicaciones, educación, transporte, meteorología, radio y televisión, los impuestos industriales y comerciales, atención sanitaria, energía y electricidad y otros sectores.
Gama de poder/de métodos de funcionamiento
10-25kVA, 3 en 3 fuera de 3 adentro destacan, en línea conversión doble
Características de producto
La serie UPS estante-montado en línea de TCHR es compatible con salida trifásica y monofásica de la CA, con el poder clasificado de 10-25 KVA, el factor de la energía de entrada dealturade 1,3U, ydelsistema-incluyendolarectificación, elinversor, launidaddeluzestáticadepuente, delcargador, delconvertidorde labatería, delcontrolyde laexhibicióndesituación-implicadostodoconeldispositivodiscreto. Diseñanasutablerodecontrolyterminalessensiblesenpruebadelpolvo, paralafacilidad de empleoylaconfiabilidad. Esidealparaloscentros de datosmodernos.
Sus funciones del autoexamen y de la autopretección de la falta acelerar y simplificar mantenimiento. Con los cargadores del flotador del cambio automático, también proporciona puertos de supervisión de RS232/SNMP. Sus registros de supervisión del software accionan acontecimientos, proporcionan una variedad de esquemas de la red, y apoyan protocolos del TCP/IP, para alcanzar teledirigido y a la gestión.
- Estabilidad y confiabilidad
De acuerdo con tecnología lleno-digital del control de DSP, el circuito de control se simplifica y obtiene una flexibilidad y una confiabilidad más altas. Los gracias al cortocircuito, a la sobrecarga, al recalentamiento, a la protección de la sobretensión de la salida y a la tecnología limitadora actual, el sistema corren más estable. Cuál es más, los dispositivos de poder ganar más capacidad del espacio para una operación más confiable.
- Protección del medio ambiente verde y
El filtro incorporado del EMC y la protección contra sobrecargas dual hace más seguro para el poder de la carga, el alto factor de la energía de entrada reduce la contaminación de la rejilla, y la conformidad de ROHS se requiere para cumplir las mayores niveles de la compatibilidad electromágnetica de la clase B.
- Reducción de la eficacia alta y de la energía
Provee de la calidad óptima de la distribución de poder y del modo de ECO disponibles para el consumo de energía reducido, la eficacia operativa el hasta 95% o más. Su fan elegante es ajustable en velocidad para reducir ruido y ahorrar el consumo de energía. La densidad de poder más elevado permite cubrir menos espacio y mejorar mejor eficacia de operación.
El estante montó, conveniente para los estantes estándar del servidor, él puede integrar fácilmente con los servidores. Con la pantalla tácticl LCD del interfaz fácil de usar y de 6,5 pulgadas, se jacta la información abundante, compatible con 3/3 y 3/1 de los sistemas.
El factor de potencia de salida es 1, el 15% más alto que el común. Apoya un arranque en frio con las baterías para accionar encendido para que un estado de excepción esté disponible cuando esté necesitado. Su alto factor de la energía de entrada es más de 0,99.
Los gráficos muy intuitivos y una variedad de imágenes del icono se exhiben distintivo, especialmente el interfaz de la supervisión de la batería. Los histogramas de la capacidad de la batería muestran en diversos colores en respuesta a los cambios del porcentaje de la capacidad.
Detalles técnicos
| Modelo |
TCHR3310CL |
TCHR3315CL |
TCHR3320CL |
TCHR3325CL |
| Capacidad |
10kVA |
15kVA |
20kVA |
25kVA |
| Entrada principal |
Conexión terminal |
trifásico + N + PE |
| Voltaje entrado |
380/400/415VAC (Línea-línea) |
| Frecuencia entrada |
50/60Hz |
| Factor de poder |
>0.99 |
| Tarifa actual de la distorsión |
El THDi<4% (carga linear del 100%) |
El THDi<3% (carga linear del 100%) |
| Gama de voltaje |
304-478Vac (Línea-línea) en a carga plena;
el reducir la capacidad normal linear 304V-228Vac (Línea-línea) de 100% a 75% |
| Frecuencia del voltaje |
40-70Hz |
| Batería |
Voltaje de la batería |
±240VDC (32-44 células ajustables) |
| Poder de carga |
Poder activo 20%* (máximo) |
| Exactitud de la tensión de carga |
el 1% |
| Puente |
Voltaje de puente |
380V/400V/415V (Línea-línea) |
| Gama de voltaje |
Ajustable, límite superior del defecto -20%-+15%: el +10%, el +15%, el +20%, el +25%
Un límite más bajo: - el 10%, -15%, -20%, -30%, -40% |
| Gama de frecuencia de puente |
50/60Hz (poder clasificado), ajustable: ±1Hz, ±3Hz, ±5Hz |
| Salida |
Voltaje de la salida nominal |
380/400/415VAC (Línea-línea) |
| Frecuencia clasificada |
50/60Hz |
| Factor de potencia de salida |
1 |
| Exactitud del voltaje |
el ±1.0% |
| Reacción dinámica de la salida |
el <5% (paso el 0% de la carga 20%-80%-20%) |
| Tiempo de recuperación dinámico |
<30ms (paso de la carga 0%-100%-0%) |
| Distorsión armónica del total de la salida |
el <1% (carga linear), el <5.5% (carga no lineal) |
el <1.5% (carga linear), el <6% (carga no lineal) |
| Sobrecarga del inversor |
transferencia del 110% a puentear después de 1 hora; transferencia del 125% a puentear después de 10 minutos;
transferencia del 150% a puentear después de 1 minuto; del > transferencia 150% a puentear después del ms 200 |
| Exactitud de la frecuencia |
0,10% |
| Gama de seguimiento |
Ajustable, ±0.5Hz-±5Hz, defecto ±3Hz |
| Velocidad del seguimiento |
Ajustable, 0.5Hz/S-±3Hz/S, defecto 0.5Hz/S |
| Ratio máximo |
3:01 |
| Exactitud trifásica |
120°±0.5° |
| Sistema |
Eficacia del modo principal |
el >95% |
el >95.5% |
| Modo de la batería |
el >94.5% |
el >95% |
| Pantalla |
Pantalla táctil del color de LCD+LED+ |
| Grado de la protección |
IP20 |
| Interfaz de comunicaciones |
RS232, RS485, contactos del carro, arranque en frio de la batería |
| Ambiente de trabajo |
0-40℃ (temperatura de trabajo); -25℃~70℃ (temperatura de almacenamiento); 0-95% (ninguna condensación) |
| Ruido ()/m del DB |
de la carga de 65dB@100 %, de la carga de 62dB@45 % |
| Opciones |
Tarjetas del SNMP, tarjetas corporativas, protección contra la luz |
Tarjetas del SNMP, tarjetas corporativas, protección contra la luz, libras |
| Tamaño (W*D*H) (milímetros) |
485*750*130 |
|
485*750*130 |
|
| Peso (kilogramos) |
25 |
30 |
